Menü Tabelle - Druckverlust Hilfe
Druckverlust 10.x für Excel
Hilfe
Programm Bedienung > Menüleiste...
Menü Tabelle
Die Funktionen beziehen sich auf die im Fenster oben genannte Excel-Tabelle:
Die Ausgabetabelle kann im Hauptfenster unten geändert werden:
Spalte(n) oder Tabelle neu berechnen
Die gewählten Spalten oder die gesamte Tabelle wird neu berechnet. Sie können also in der Excel-Tabelle Daten ändern, z.B. Volumenstrom oder Rohrdurchmesser, und den Druckverlust dieser Spalte(n) neu berechnen lassen.
Bei Auswahl der Option "unter Verwendung der Stoffdaten des Hauptfensters" werden die Spalten neu berechnet unter Verwendung der angeg. Stoffdaten (Dichte, Viskosität) im Hauptfenster Bereich "Fördermedium".
Bei Auswahl der Option "unter Verwendung der Stoffdaten des Hauptfensters" werden die Spalten neu berechnet unter Verwendung der angeg. Stoffdaten (Dichte, Viskosität) im Hauptfenster Bereich "Fördermedium".
Gewählte Excel-Spalte in Hauptfenster kopieren
Hiermit werden Daten der gewählten Excel-Spalte in das Hauptfenster kopiert. Sie können wählen "nur Stoffdaten", "nur Elementdaten" oder "Stoffdaten + Elementdaten".
Element-Symbol im Kopf von Tabellenspalten nachtragen
Je nach Einstellungen in Menü "Extras/Einstellungen" werden im Spaltenkopf der Excel-Tabelle Element-Symbole eingetragen. Mit dieser Funktion können Sie diese Symbole nachträglich einfügen.
Das Löschen der Symbole erfolgt über die normalen Excel-Funktionen.
Das Löschen der Symbole erfolgt über die normalen Excel-Funktionen.
Anzeige der Element-Abmessungen in Kurzform oder Langform
Je nach Einstellungen in Menü "Extras/Einstellungen" werden die Element-Abmessungen in Kurz- oder Langform angezeigt:

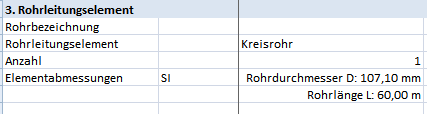

Element-Langform:

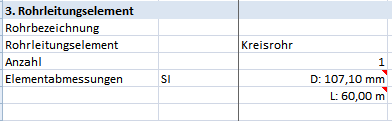

Element-Kurzform:
Bei der Anzeige in Kurzform sind weitere Informationen im Kommentar der Zelle eingetragen.
Mit dieser Funktion können Sie die Anzeige für bestehende Tabellen ändern.
Tabelle übersetzen
Je nachdem ob Sie die englische oder deutsche Programmversion verwenden, werden die Angaben in englisch oder deutsch in der Excel-Tabelle gespeichert. Mit dieser Funktion können Sie die Sprache von vorhandenen Tabellen ändern.
