Schnellstart

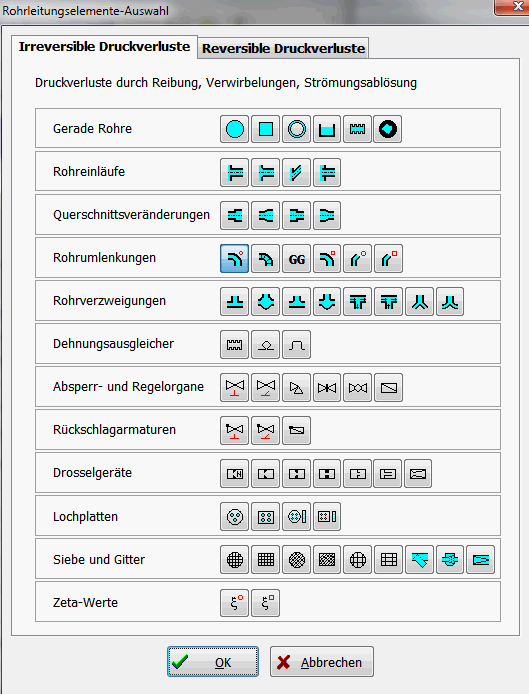

über Menü "Rohr/Rohrleitungselement wählen"
z.B. Rohrumlenkungen/Kreiskrümmer

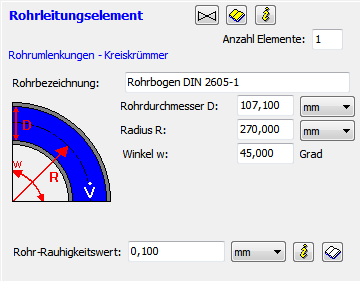

2. Abmessungen des Rohrleitungelementes eintragen
im Fenster "Rohrleitungselement", bei diesem Element Rohrdurchmesser, Radius und Winkel.
Abmessungen diverser Normteile sind in Datenbanken verfügbar über Menü "Rohr/Normteile"
z.B. Rohrbogen DIN 2605-1, DN 100
Für Rohrleitungen und diverse Rohrleitungselement wird die Angabe der Wandrauhigkeit benötigt, Eintrag unterhalb des Fensters "Fördermedium".

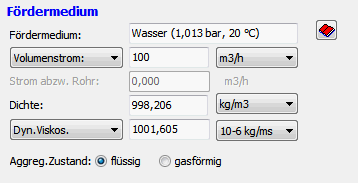

3. Daten des Fördermediums eintragen
im Fenster "Fördermedium. Benötigt werden Volumenstrom, Dichte und Viskosität. Stoffdaten sind in diversen Datenbanken verfügbar über Menü "Fördermedium".
z.B. Volumenstrom 100 m3/h; Dichte 998,206 kg/m3; Dyn. Viskosität 1001,61 x 10^-6 kg/ms
4. Ausführen der Berechnung
über Menü "Berechnen/Druckverlust" oder über

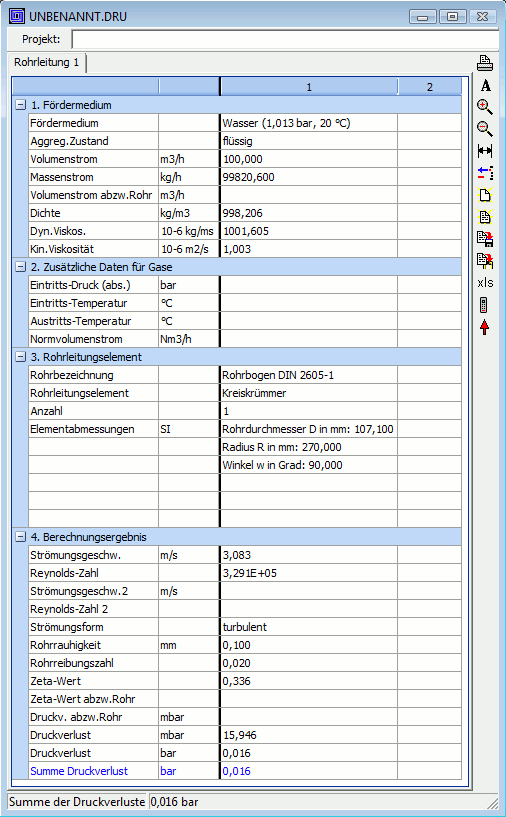

. Die berechneten Daten werden in der Tabelle ausgegeben.
5. Berechnung weiterer Elemente
